Оборудование Gira для подключения устройств передачи данных и связи. Часть 1.

gira kommutation

Домашняя развлекательная система, презентация информационных средств, передача данных и многое другое: Gira предлагает цифровые и аналоговые интерфейсы для всех распространенных случаев применения в области мультимедиа и сети. Благодаря интеграции в серии выключателей Gira все разъемы можно устанавливать с учетом дизайна всех электроустановочных изделий – как в частных зданиях, так и на коммерческих объектах.


Более 70 компонентов. В ассортимент входят разъемы для HDMI, VGA, "тюльпан" аудио, USB, RJ 45, SAT, кабеля динамиков и многого другого. В распоряжении имеются как отдельные интерфейсы, так и комбинированные вставки с различными разъемами. Выбранные интерфейсы имеются в трех исполнениях подключения для различных видов разъемов: с паечным контактом, разветвительным кабелем или инвертирующим адаптером.

connection kinds

Благодаря этому можно использовать как готовые к подключению, так и разделанные и оконцованные кабели. Это особенно целесообразно, например, при сложных условиях установки, а также в том случае, если необходимые разъемы не проходят через имеющиеюся пустые трубы. Система монтажа по принципу вставки обеспечивает быструю, надежную и простую установку. За счет разделения функциональной вставки и установочной рамки сначала по желанию можно установить только вставки скрытого монтажа. Нужный дизайн можно затем выбрать на более поздней фазе строительства.

В первой части нашей статьи мы хотим рассказать о небольшой части доступных изделий:

Механизм Подключение Цвет Артикул Характеристики Назначение
1

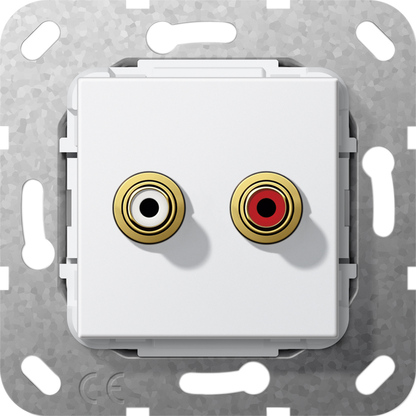

Вставка "тюльпан" аудио (RCA)

Gira tulpan 563003

Паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

563201
563203
563210

Глубина установки: Разъем: Мин. 10 мм; Разветвительный кабель: Мин. 40 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.Сегодня стандарт разъёма, широко применяется в аудио- и видеотехнике.

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

563101
563103
563110

Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

563301
563303
563310
2

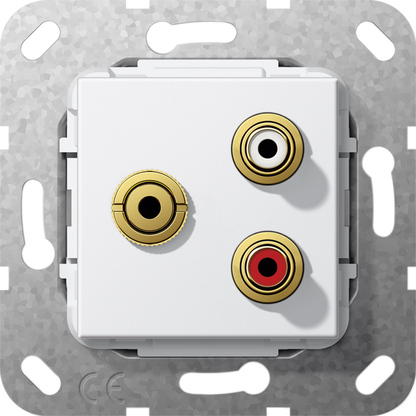

Вставка "тюльпан" аудио RCA и миништырь (Mini jack) 3.5 мм

Gira RCA MJ35 563403

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

563401
563403
563410
Глубина установки: Разъем: Мин. 21 мм; Разветвительный кабель: Мин. 40 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм О разъемах RCA мы писали выше. В данной вставке еще добавлен разъем миништырь (Mini jack)3.5 мм, это один из самых популярных разъемов. На любом современном мультимедийном устройстве (компьютер, ноутбук, плеер, телефон и т.д.) есть аудио выходы: для подключения наушников, колонок, микрофона и пр. устройств.
Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

563501
563503
563510
3

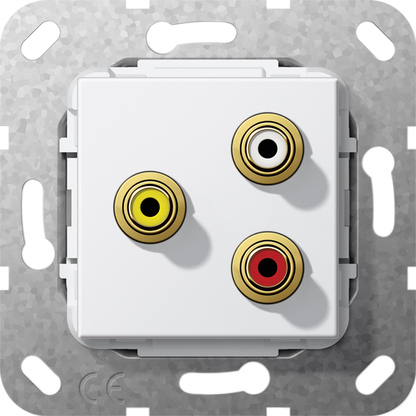

 Вставка "тюльпан" аудио и композитный видео (RCA)

Gira RCA AUX VIDEO 563803

Паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

563801
563803
563810
Глубина установки: Разъем: Мин. 10 мм; Разветвительный кабель: Мин. 40 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм   О разъемах RCA мы писали выше.
В данной моделе добавлен композитный видео разъем,  предназначенный для передачи по одному проводу всех составляющих видеосигнала в смешанном виде.
Композитный видеосигнал используется еще со времен господства видеокассет, но не способен передавать сигнал высокого качества.
Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

563601
563603
563610
Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

563701
563703
563710
4

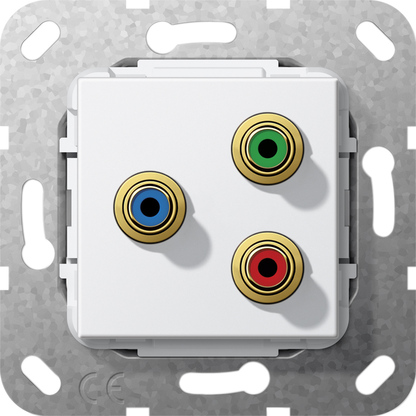

 Вставка компонентный видео (RCA )

Gira RCA VIDEO 564103

Паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

564101
564103
563810
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 44 мм. Длина разветвительного кабеля: 200 мм
Для вывода компонентного видеосигнала. Для вывода изображения используется чересстрочная (interlaced) или прогрессивная (progressive) развертка. Чересстрочная развертка применяется во всех существующих системах телевизионного вещания. Прогрессивная развертка применяется в современном телевизионном стандарте HDTV и в современных DVD проигрывателях, так как позволяет получить более высокое качество изображения.
Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

563901
563903
563910
Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

564001
564003
564010
5

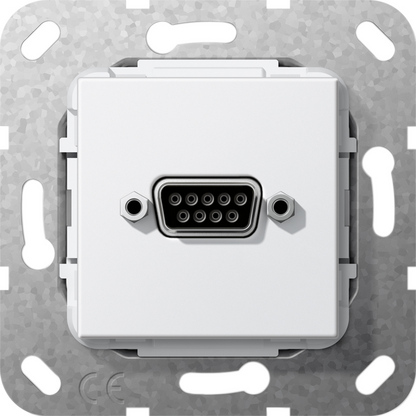

Вставка D-Subminiatur 9-пол. (VGA)

Gira D-Sub 9pol 564203

Паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

564201
564203
564210
Только для винтового крепления. VGA (Video Graphics Accelerator/Array) -стандарт графики в системах визуального отображения информации. Кроме компьютерных мониторов используется и в телевизорах с прогрессивной разверткой. А D-Sub - вид разъёма. Разъем аналогового интерфейса, устанавливаемый в большинстве ЭЛ- и ЖК-мониторах.
6

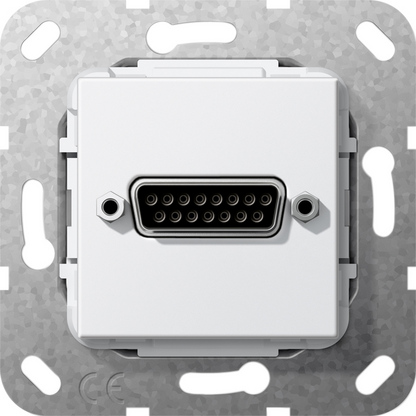

Вставка D-Subminiatur 15-пол. (VGA)

Gira D-Sub 15pol 564303

Паечный контакт кремовый глянцевый
белый глянцевый
черный матовый
564301
564303
564310
Только для винтового крепления. VGA (Video Graphics Accelerator/Array) -стандарт графики в системах визуального отображения информации. Кроме компьютерных мониторов используется и в телевизорах с прогрессивной разверткой. А D-Sub - вид разъёма. Разъем аналогового интерфейса, устанавливаемый в большинстве ЭЛ- и ЖК-мониторах.
7

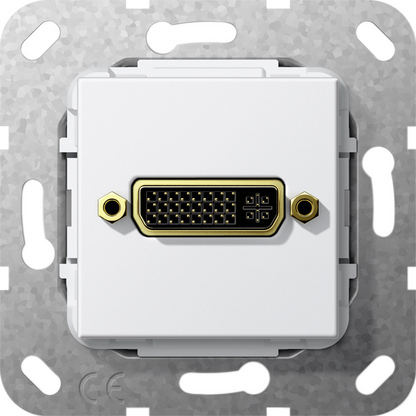

Вставка DVI (24+5)

Gira DVI 564403

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
564401
564403
564410
Глубина установки: Разъем: Мин. 12 мм; Разветвительный кабель: Мин. 58 мм. Длина разветвительного кабеля: 200 мм
Разъем используется в видеокартах, цифровых мониторах и телевизорах для передачи цифрового видеосигнала, более качественного нежели аналогового.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
564501
564503
564510

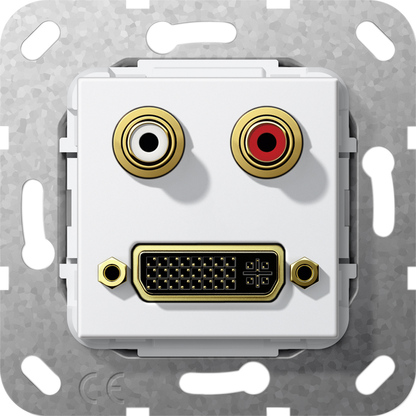

Вставка DVI (24+5) и «тюльпан» аудио (RCA)

Gira DVI RCA 564603

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
564601
564603
564610
Глубина установки: Разъем: Мин. 12 мм; Разветвительный кабель: Мин. 58 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Вставка объединяет 2 типа гнезд DVI и RCA.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
564701
564703
564710
9

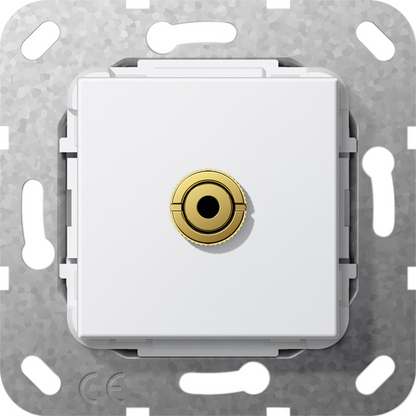

Вставка mini-jack 3,5 мм

Gira MJ35 564803

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
564801
564803
564810
Глубина установки: Разъем: Мин. 21 мм; Разветвительный кабель: Мин. 40 мм. Длина разветвительного кабеля: 200 мм Разъем миништырь (Mini jack) 3.5 мм, это один из самых популярных разъемов. На любом современном мультимедийном устройстве (компьютер, ноутбук, плеер, телефон и т.д.) есть аудио выходы: для подключения наушников, колонок, микрофона и пр. устройств.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
564901
564903
564910
10

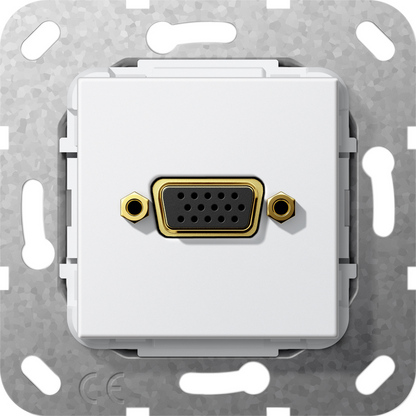

Вставка VGA 15-пол.

Gira VGA 565203

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
565201
565203
565210
Глубина установки: Разъем: Мин. 3 мм; Разветвительный кабель: Мин. 57 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Для подключения аналоговых мониторов и телевизоров по стандарту видеоинтерфейса VGA (Video Graphics Array).
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
565301
565303
565310
11

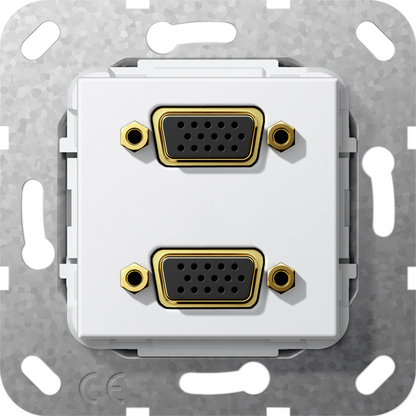

Вставка VGA 2-местн. 15-пол.

Gira 2VGA 565403


Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
565401
565403
565410
Глубина установки: Разъем: Мин. 3 мм; Разветвительный кабель: Мин. 57 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм  Для подключения аналоговых мониторов и телевизоров по стандарту видеоинтерфейса VGA (Video Graphics Array).
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
565501
565503
565510
12

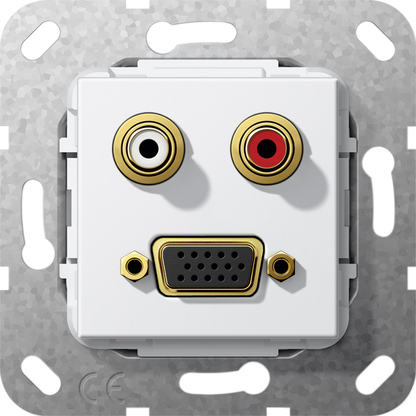

Вставка "тюльпан" аудио и VGA 15-пол.

Gira RCA VGA 565603

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
565601
565603
565610
Глубина установки: Разъем: Мин. 10 мм; Разветвительный кабель: Мин. 57 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм  Вставка объединяет два типа разъемов RCA и VGA.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
565701
565703
565710
13

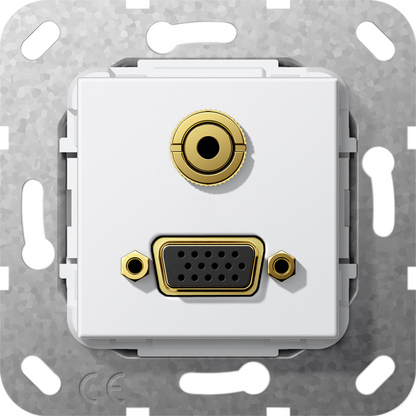

Вставка VGA 15-пол. и mini-jack 3,5 мм

Gira MJ35 VGA 565803

Инвертирующий адаптер VGA + Разветвительный кабель Mini-jack кремовый глянцевый
белый глянцевый
черный матовый
565801
565803
565810
Глубина установки: Разъем: Мин. 21 мм; Разветвительный кабель: Мин. 57 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм  Вставка объединяет два типа разъемов VGA и Mini-jack.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
565901
565903
565910
14

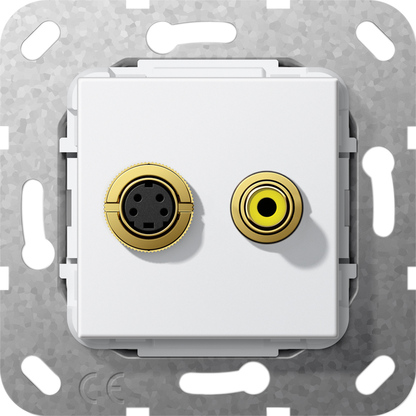

Вставка композитный видео и S-Video

Gira RCA SVideo 566003

Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
566001
566003
566010
Глубина установки: Разветвительный кабель: Мин. 44 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Композитный видеосигнал (RCA) используется еще со времен господства видеокассет, но не способен передавать сигнал высокого качества. Интерфейс S-video используется в компьютерной технике и до недавнего времени являлся самым удобным способом синхронизации компьютера и телевизора (здесь имеются в виду аналоговые ЭЛТ телевизоры).
15

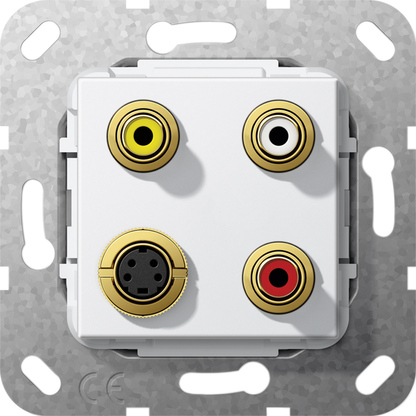

Вставка "тюльпан" аудио, композитный видео и S-Video

Gira 3RCA SVideo 566103

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
566101
566103
566110
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 44 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Вставка объединяет 2 аудио разъема RCA и композитный видео и S-Video.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
566201
566203
566210
16

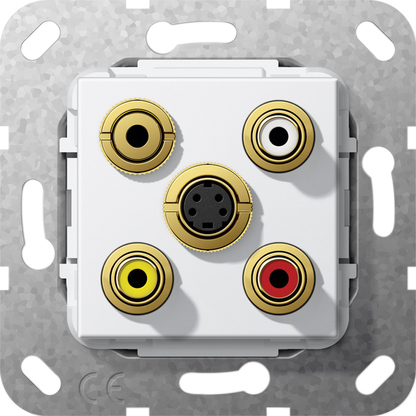

Вставка "тюльпан" аудио, композитный видео, S-Video и миништырь 3,5 мм

Gira 3RCA SVideo MJ35 566303

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
566301
566303
566310
Глубина установки: Разъем: Мин. 21 мм; Разветвительный кабель: Мин. 44 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Вставка объединяет 2 аудио разъема RCA и композитный видео и S-Video и разъем Mini-jack 3.5.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
566401
566403
566410

Купить современные электроустановочные изделия Gira (Гира) Вы можете в магазине LumArt по адресу: г. Санкт-Петербург, Полевая Сабировская ул., д. 54, лит. А, ТК "Интерио", 1й этаж, сек. 110А.
Вопросы по продукции Вы можете задать по телефону: (812) 677-94-56
Заявки Вы можете отправить через обратную форму в разделе Контакты или Нам на почту: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Мы всегда постараемся Вам помочь.
