Оборудование Gira для подключения устройств передачи данных и связи. Часть 2.

gira kommutation2

Продолжаем знакомить Вас с информационными разъемами Gira.


Более 70 компонентов. В ассортимент входят разъемы для HDMI, VGA, "тюльпан" аудио, USB, RJ 45, SAT, кабеля динамиков и многого другого. В распоряжении имеются как отдельные интерфейсы, так и комбинированные вставки с различными разъемами. Выбранные интерфейсы имеются в трех исполнениях подключения для различных видов разъемов: с паечным контактом, разветвительным кабелем или инвертирующим адаптером.

connection kinds

Благодаря этому можно использовать как готовые к подключению, так и разделанные и оконцованные кабели. Это особенно целесообразно, например, при сложных условиях установки, а также в том случае, если необходимые разъемы не проходят через имеющиеюся пустые трубы. Система монтажа по принципу вставки обеспечивает быструю, надежную и простую установку. За счет разделения функциональной вставки и установочной рамки сначала по желанию можно установить только вставки скрытого монтажа. Нужный дизайн можно затем выбрать на более поздней фазе строительства.

Вторая часть доступных изделий:

Механизм Подключение Цвет Артикул Характеристики Назначение
1

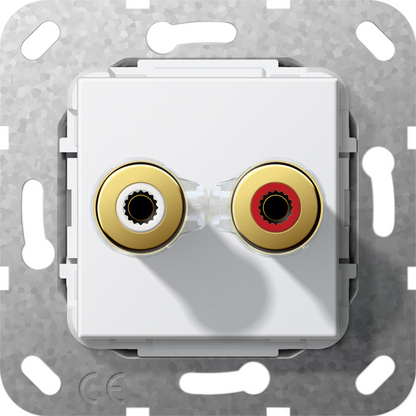

Вставка: WBT-0710 Cu nextgen™

Gira WBT 566503

Кабельный наконечник / паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

566501
566503
566510

  Разъем для качественных акустических систем. Серия Nextgen. WBT 0710 Cu, контактные группы изготовлены из чистой меди и покрыты 24 каратным золотом без примеси никеля.
2

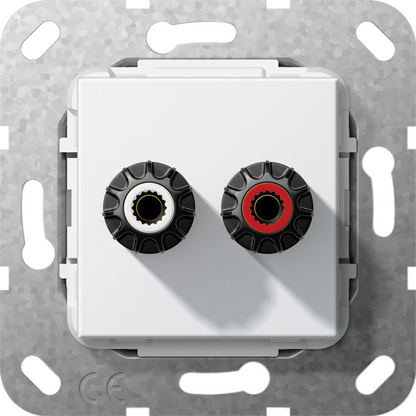

Вставка WBT-0708 Cu nextgen™

Gira WBT 566603

Кабельный наконечник/паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

566601
566603
566610
  Разъем для качественных акустических систем. Серия Nextgen. WBT 0708 Cu, контактные группы изготовлены из чистой меди.
3

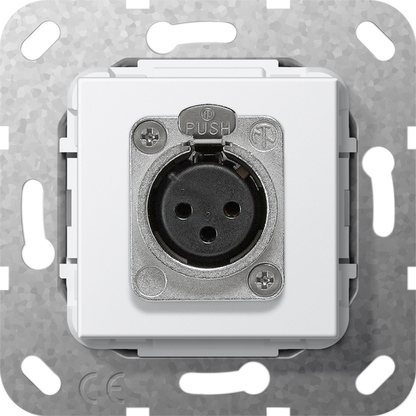

 Вставка гнездо XLR, серия D

Gira XLR 566703

Паечный контакт

кремовый глянцевый
белый глянцевый
черный матовый

566701
566703
566710
  XLR (микрофонный разъём)  Применяются в основном в профессиональной аудио-, видео- и световой аппаратуре.
Разъемы XLR обеспечивают высокую надежность и качество соединения, и именно такие следует использовать в ответственных местах.
4

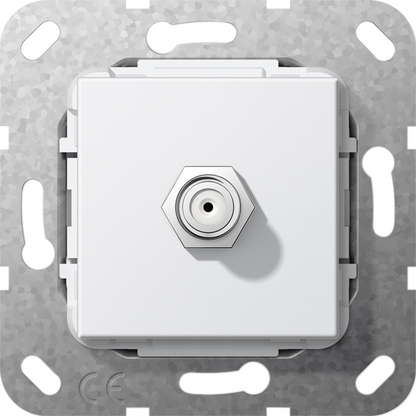

 Вставка гнездо SAT F Разъем

Gira SAT 565003

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

565001
565003
565010
Волновое сопротивление:
75 Ω
Для внутреннего провода:
от 0,6 до 1мм
Предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.)
5

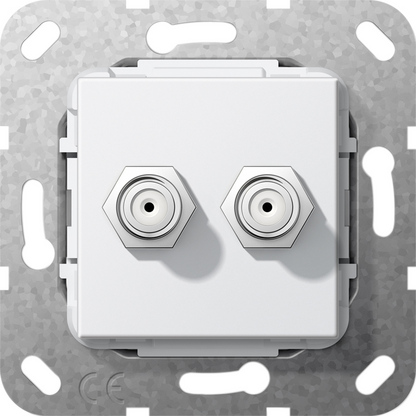

Вставка гнездо SAT F 2-местн. Разъем

Gira 2SAT 565103

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

565101
565103
565110
Волновое сопротивление:
75 Ω
Для внутреннего провода:
от 0,6 до 1мм
См. выше
6

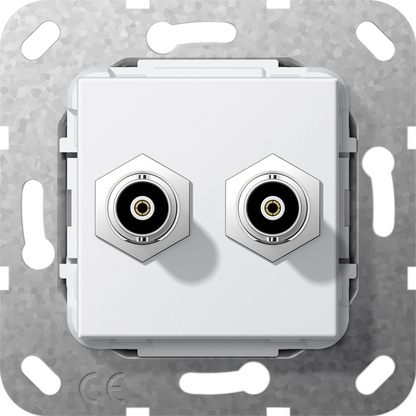

Вставка BNC 2-местн.

Gira BNS 563003

Беспаечный контакт кремовый глянцевый
белый глянцевый
черный матовый
563001
563003
563010
Только для винтового крепления.

Волновое сопротивление: 75 Ω

В основном  используются в качестве альтернативы разъемам RCA для подключения кабелей к устройствам передачи и приема радиочастотных сигналов. В бытовой технике применяется для телевизоров, систем видеонаблюдения, звукозаписывающих установках и DVD-плееров.
7

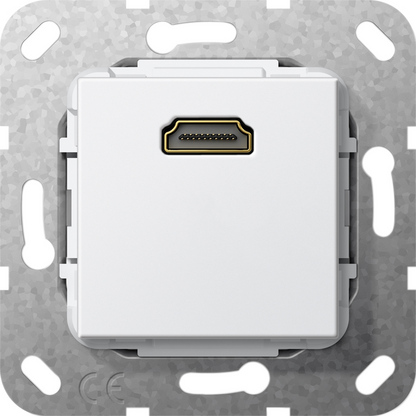

Вставка HDMI™ 2.0a + HDR

Gira HDMI 566903

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
566901
566903
566910
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 51 мм. Длина разветвительного кабеля: 200 мм
Интерфейс для мультимедиа высокой четкости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
567001
567003
567010

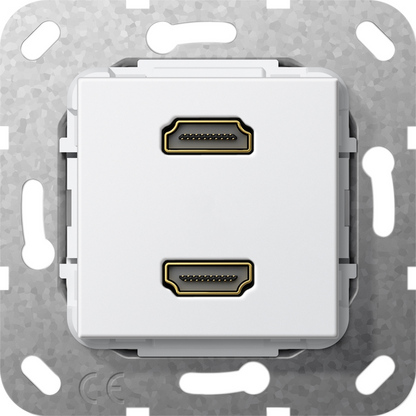

Вставка HDMI™ 2.0a + HDR 2-местн.

Gira 2HDMI 567103

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
567101
567103
567110
Глубина установки: Разъем: Мин. 12 мм; Разветвительный кабель: Мин. 58 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм См. выше
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
567201
567203
567210
9

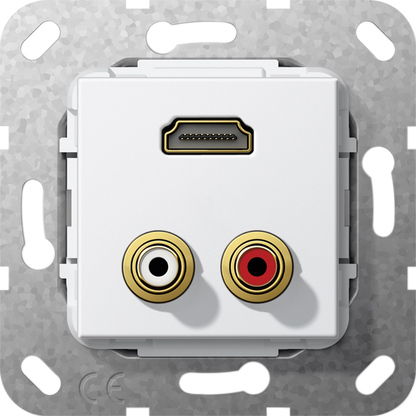

Вставка "тюльпан" аудио и HDMI™ 2.0a + HDR

Gira HDMI RCA 567303

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
567301
567303
567310
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 51 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм Вставка объединяет 2 типа разъемов HDMI и RCA. Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.Сегодня стандарт разъёма, широко применяется в аудио- и видеотехнике.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
567401
567403
567410
10

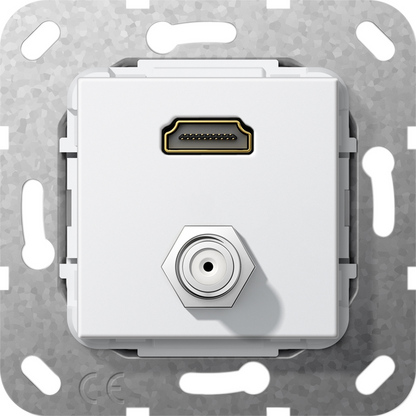

Вставка HDMI™ 2.0a + HDR и гнездо SAT-F

Gira HDMI SAT 567503

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
567501
567503
567510
Глубина установки Разъем:
Мин. 20 мм; Волновое сопротивление с SAT:
75 Ω;
Для внутреннего провода:от 0,6 до 1мм
Вставка объединяет 2 типа разъемов HDMI и SAT.
11

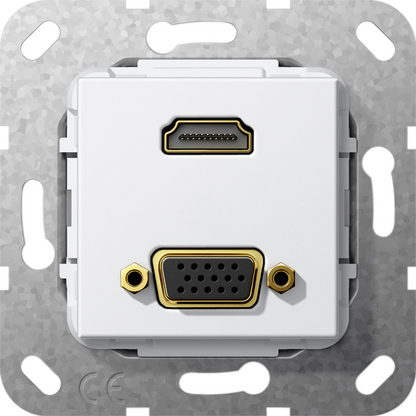

Вставка HDMI™ 2.0a + HDR и VGA 15-пол.

Gira HDMI VGA 567603


Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
567601
567603
567610
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 57 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм  Вставка объединяет 2 типа разъемов HDMI и VGA, предназначенный для подключения аналоговых мониторов и телевизоров по стандарту видеоинтерфейса VGA (Video Graphics Array).
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
567701
567703
567710
12

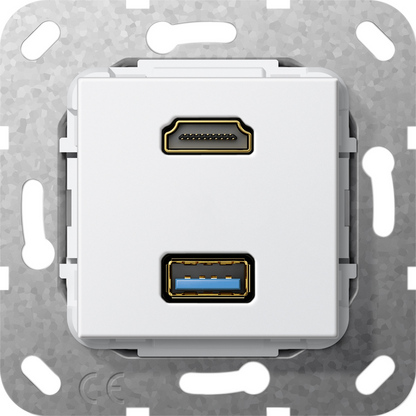

Вставка HDMI™ 2.0a + HDR и USB 3.0 тип A

Gira HDMI USB 567803

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
567801
567803
567810

Глубина установки: Разъем: Мин. 39мм; Разветвительный кабель: Мин. 51 мм.

Длина разветвительного кабеля: 200 мм

Вставка объединяет 2 типа разъемов HDMI и USB. USB  — последовательный интрефейс для подключения периферийных устройств к вычислительной технике. Получил широчайшее распространение и фактически стал основным интерфейсом подключения периферии к бытовой цифровой технике.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
567901
567903
567910
13

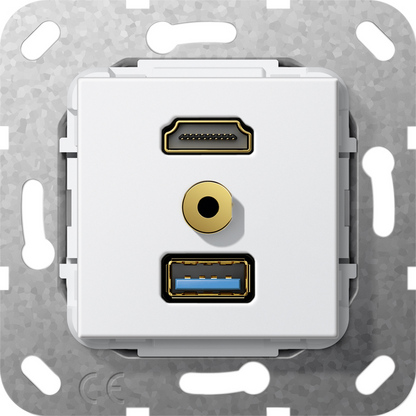

Вставка HDMI™ 2.0a + HDR, USB 3.0 тип A и мини-джек 3,5 мм

Gira HDMI USB minijack 568003

Инвертирующий адаптер HDMI+USB, разветвительный кабель, разъем TRS кремовый глянцевый
белый глянцевый
черный матовый
568001
568003
568010

Глубина установки: Разъем: Мин. 39 мм; Разветвительный кабель: Мин. 57 мм.

Длина разветвительного кабеля: 200 мм

Вставка объединяет три типа разъемов  HDMI, USB и MiniJack 3.5 mm. Разъем миништырь (Mini jack) 3.5 мм, это один из самых популярных разъемов. На любом современном мультимедийном устройстве (компьютер, ноутбук, плеер, телефон и т.д.) есть аудио выходы: для подключения наушников, колонок, микрофона и пр. устройств.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
568101
568103
568110
