Оборудование Gira для подключения устройств передачи данных и связи. Часть 3.

gira kommutation3

Продолжаем знакомить Вас с информационными разъемами Gira.

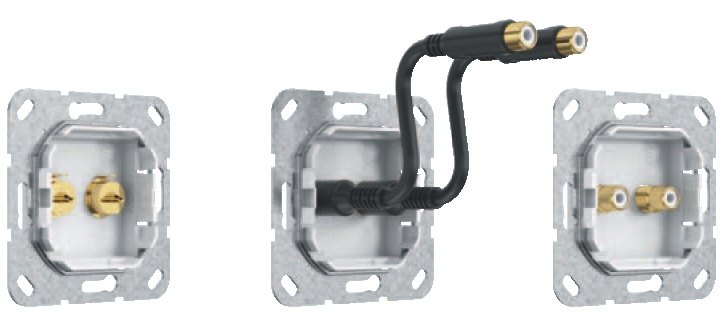

Более 70 компонентов. В ассортимент входят разъемы для HDMI, VGA, "тюльпан" аудио, USB, RJ 45, SAT, кабеля динамиков и многого другого. В распоряжении имеются как отдельные интерфейсы, так и комбинированные вставки с различными разъемами. Выбранные интерфейсы имеются в трех исполнениях подключения для различных видов разъемов: с паечным контактом, разветвительным кабелем или инвертирующим адаптером.

connection kinds

Благодаря этому можно использовать как готовые к подключению, так и разделанные и оконцованные кабели. Это особенно целесообразно, например, при сложных условиях установки, а также в том случае, если необходимые разъемы не проходят через имеющиеюся пустые трубы. Система монтажа по принципу вставки обеспечивает быструю, надежную и простую установку. За счет разделения функциональной вставки и установочной рамки сначала по желанию можно установить только вставки скрытого монтажа. Нужный дизайн можно затем выбрать на более поздней фазе строительства.

Третья часть доступных изделий:

Механизм Подключение Цвет Артикул Характеристики Назначение
1

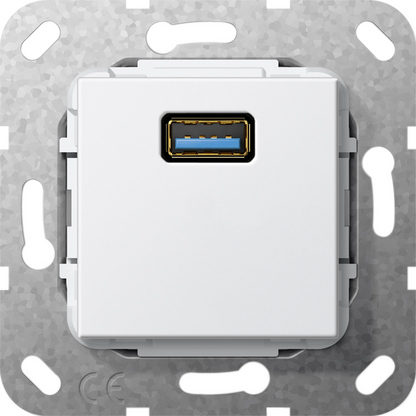

Вставка USB 3.0 типа A

Gira USB 568203

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

568201
568203
568210

Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 46 мм. Длина разветвительного кабеля: 200 мм USB  — последовательный интрефейс для подключения периферийных устройств к вычислительной технике. Получил широчайшее распространение и фактически стал основным интерфейсом подключения периферии к бытовой цифровой технике.

Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

568301
568303
568310
2

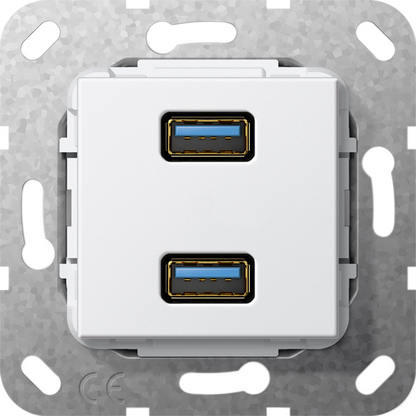

Вставка USB 3.0 типа A 2-местн.

Gira 2USB 568403

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

568401
568403
568410
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 46 мм. Длина разветвительного кабеля: 200 мм См. выше.
Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

568501
568503
568510
3

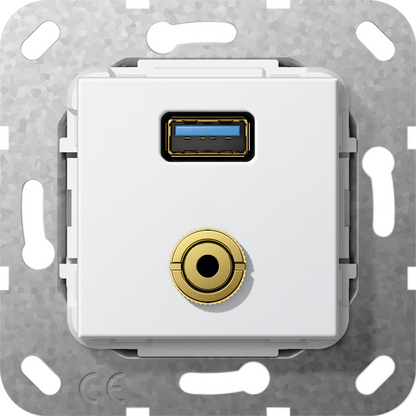

 Вставка USB 3.0 типа A и mini-jack 3,5 мм

Gira USB minijack 568603

Инвертирующий адаптер - USB, Разветвительный кабель - миништырь

кремовый глянцевый
белый глянцевый
черный матовый

568601
568603
568610
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 46 мм. Длина разветвительного кабеля: 200 мм   Вставка объединяет 2 типа разъемов USB 3.0 и mini-jack 3.5 мм, который является одним из самых популярных разъемов. На любом современном мультимедийном устройстве (компьютер, ноутбук, плеер, телефон и т.д.) есть аудио выходы: для подключения наушников, колонок, микрофона и пр. устройств.
Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

568701
568703
568710
4

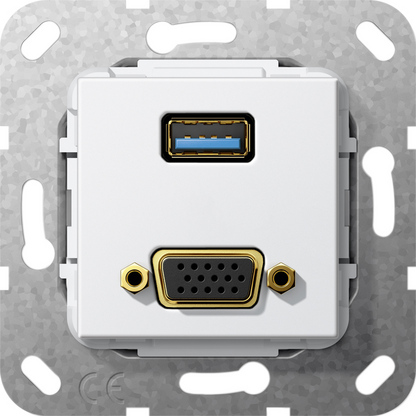

 Вставка: VGA 15-пол. и USB 3.0 типа A

Gira USB VGA 568803

Инвертирующий адаптер

кремовый глянцевый
белый глянцевый
черный матовый

568801
568803
568810
Глубина установки: Разъем: Мин. 20 мм; Разветвительный кабель: Мин. 46 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм
Вставка объединяет 2 типа разъемов USB 3.0 и VGA , предназначенный для подключения аналоговых мониторов и телевизоров по стандарту видеоинтерфейса VGA (Video Graphics Array).
Разветвительный кабель

кремовый глянцевый
белый глянцевый
черный матовый

568901
568903
568910
5

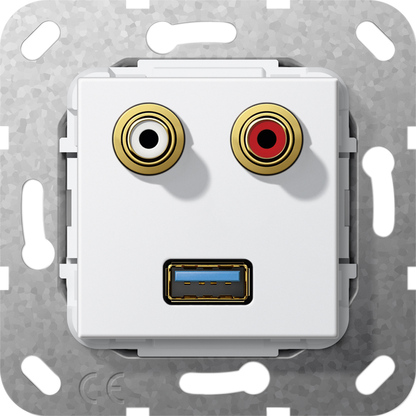

Вставка "тюльпан" аудио и USB 3.0 типа A

Gira USB RCA 569003

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
569001
569003
569010
Глубина установки: Разъем: Мин. 39 мм; Разветвительный кабель: Мин. 46 мм. Волновое сопротивление с разветвительным кабелем: 75 Ω Длина разветвительного кабеля: 200 мм  Вставка объединяет 2 типа разъемов USB 3.0 и "тюльпан" RCA. Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.Сегодня стандарт разъёма, широко применяется в аудио- и видеотехнике.
Разветвительный кабель кремовый глянцевый
белый глянцевый
черный матовый
569101
569103
569110
6

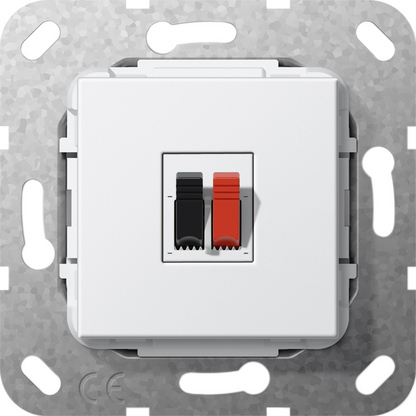

Вставка: подключение динамиков 1-местн.

Gira Mono 569203

Винтовые клеммы
кремовый глянцевый
белый глянцевый
черный матовый
569201
569203
569210
  Для подключения динамиков.
7

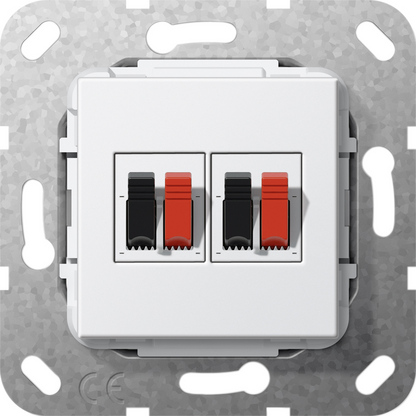

Вставка: подключение динамиков 2-местн.

Gira stereo 569303

Винтовые клеммы кремовый глянцевый
белый глянцевый
черный матовый
569301
569303
569310
  Для подключения динамиков.
8

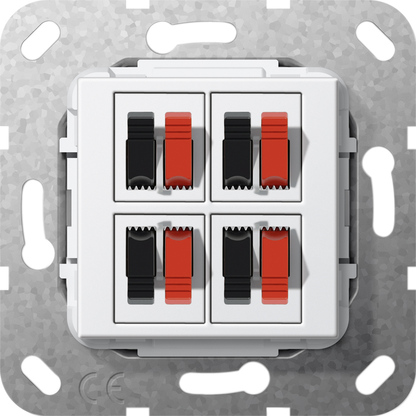

Вставка: подключение динамиков 4-местн.

Gira quadro 569403

Винтовые клеммы кремовый глянцевый
белый глянцевый
черный матовый
569401
569403
569410
  Для подключения динамиков.
9

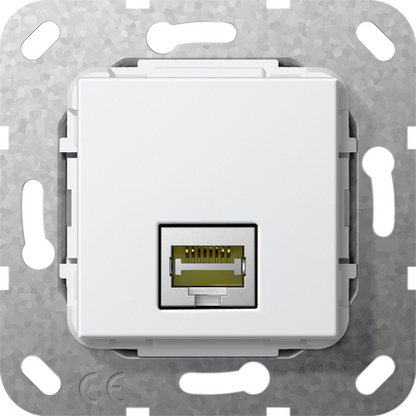

Вставка Modular Jack RJ45 Cat.6a 10 ГБ Ethernet

Gira rj45 569503

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
569501
569503
569510
Глубина установки
Разъем:
Мин. 24 мм
Технология обжима со смещением изоляции:
35 мм
Используется для соединения телекоммуникационного оборудования.
Технология обжима со смещением изоляции кремовый глянцевый
белый глянцевый
черный матовый
569601
569603
569610
10

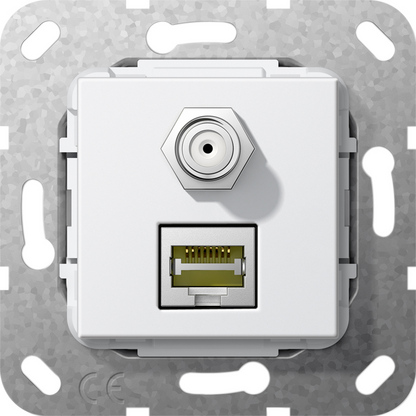

Вставка Modular Jack RJ45 Cat.6a 10 ГБ Ethernet и гнездо SAT F

Gira rj45 sat 569703

Инвертирующий адаптер кремовый глянцевый
белый глянцевый
черный матовый
569701
569703
569710

Глубина установки: Разъем: Мин. 35 мм; Волновое сопротивление с SAT: 75 Ω

Для внутреннего провода:
от 0,6 до 1мм

Вставка объединяет два типа разъемов RJ45 и SAT, предназначенного для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.).
11

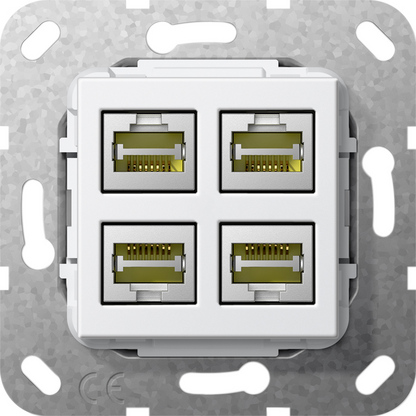

Вставка Modular Jack RJ45 Cat.6a 10 ГБ Ethernet 4-местн.

Gira 4rj45 569803

Инвертирующий адаптер
кремовый глянцевый
белый глянцевый
черный матовый
569801
569803
569810
Глубина установки
Разъем:
Мин. 24 мм
Технология обжима со смещением изоляции:
35 мм
Используется для соединения телекоммуникационного оборудования.
Технология обжима со смещением изоляции кремовый глянцевый
белый глянцевый
черный матовый
569901
569903
569910
